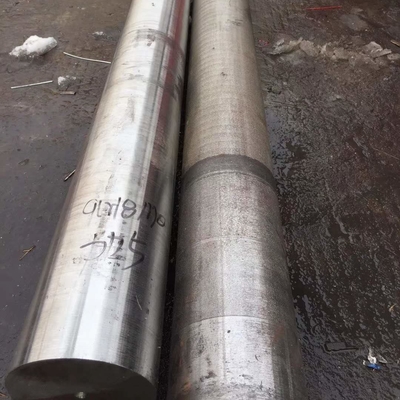

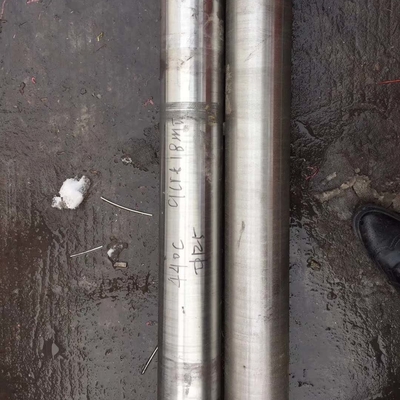

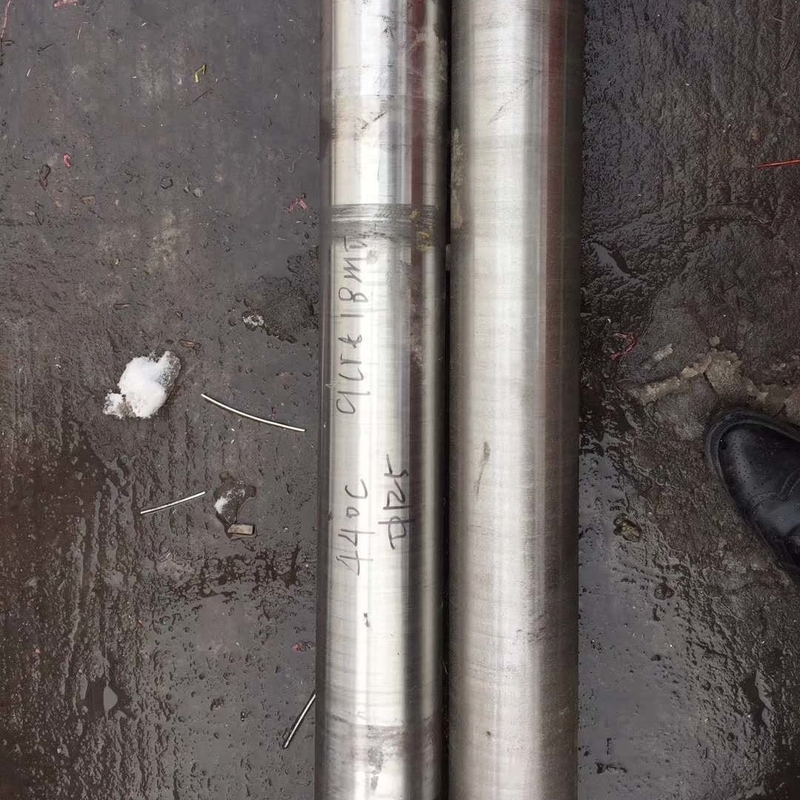

440C 9Cr18MoV Barra rotonda di acciaio inossidabile ad alto tenore di carbonio laminata a caldo per coltello

440C 9Cr18MoV Barra rotonda in acciaio inossidabile 9Cr18MoV Acciaio inossidabile ad alto tenore di carbonio per coltello

L'acciaio inossidabile 440C è un tipo di acciaio moderno e famoso per la sua elevata resistenza alla corrosione, resistenza all'usura, resistenza e durezza, tra tutte le leghe inossidabili,con una tensione di potenza non superiore a 50 kVA,Ha una buona resistenza all'atmosfera, all'acqua dolce e agli acidi lievi.Permette di creare una superficie levigata e lucidata e Razor bordi affilati. È utilizzato in strumenti di taglio, cuscinetti per elementi a rotolamento, sedili di valvola, lame da coltello di alta qualità, strumenti chirurgici, scalpelli,con una lunghezza massima non superiore a 50 mm,, comprese le forbici da taglio, pugnali e spade.

I gradi 440A e 440B sono identici, tranne per un contenuto di carbonio leggermente inferiore (0,60 0,75% e 0,75 0,95% rispettivamente), raggiungono una durezza inferiore ma hanno una resistenza alla corrosione leggermente superiore.Anche se tutte e tre le versioni di questo grado sono gradi standard, in pratica 440C è più disponibile rispetto alle varianti A o B.

Esiste anche un'altra lega 440F (UNS S44020), con lo stesso alto contenuto di carbonio del 440C.

La famiglia dell'acciaio 440 esiste un nuovo tipo di acciaio moderno, noto come acciaio 440V, fondamentalmente è l'avanzamento dell'acciaio 440C.ma ha una maggiore resistenza alla corrosione e una maggiore capacità di lavorazione.

Resistenza al calore:
Non raccomandato per l'uso a temperature superiori alla temperatura di temperatura pertinente, a causa della riduzione delle proprietà meccaniche da sovra-temperamento.

Trattamento termico
Annellazione 850-900 °C, raffreddamento a forno lento a circa 600 °C e poi raffreddamento ad aria 735-785 °C.

Indurimento: riscaldamento fino a 1010-1065°C, seguito da spegnimento in olio caldo o aria.Temperare immediatamente a 150-370 °C per ottenere una vasta gamma di valori di durezza e proprietà meccaniche come indicato nella tabella di accompagnamento.

Si deve evitare la temperatura nell'intervallo 425-565 °C a causa della ridotta resistenza agli urti e alla corrosione.La temperatura nell'intervallo 590-675C si traduce in una minore durezza (il prodotto diventa lavorabile) e in una elevata resistenza agli urti.

Saldatura
Se la saldatura è necessaria, si deve pre-riscalda a 250 °C e successivamente saldare con una ricottura completa.Generalmente la saldatura a 440C non è raccomandata a causa della sua capacità di indurimento che può portare alle crepe di formazione all'interno o vicino alla saldatura.

Fabbricazione meccanica
In condizioni di ricottura questo grado è relativamente facile da lavorare; approssimativamente lo stesso dell'acciaio ad alta velocità.

Composizione
Intervalli di composizione chimica dell'acciaio inossidabile 440C

440C Proprietà fisiche
Proprietà fisiche degli acciai inossidabili del grado 440.

440C Specifiche correlate
