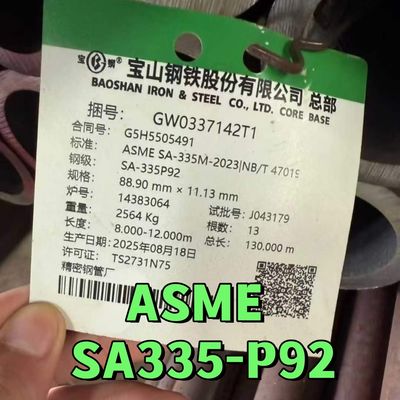

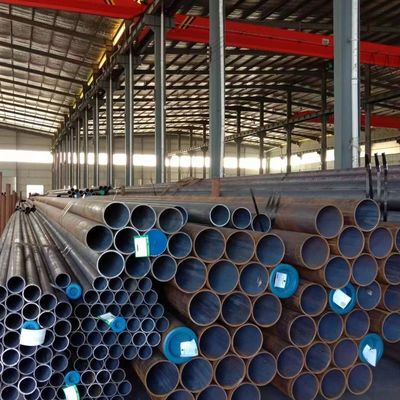

ASME SA335 P92 Tubo in lega di acciaio senza saldatura per caldaie ad alta temperatura 88.9*11.13mm

Specificativo standard ASTM A335 per tubi in acciaio legato ferritico senza saldature per il servizio ad alta temperatura

La norma ASTM A335 è rilasciata con la designazione fissa A 335/A 335M; il numero immediatamente successivo alla designazione indica l'anno di adozione originale o, in caso di revisione,anno dell'ultima revisioneUn numero tra parentesi indica l'anno dell'ultima riapprovazione.

Portata

1.1La presente specifica riguarda i tubi senza saldatura in acciaio legato a parete nominale (media) destinati al servizio ad alta temperatura (Mote 1).Flanging (vanstoning)La scelta dipenderà dalla progettazione, dalle condizioni di servizio, dalle proprietà meccaniche e dalle caratteristiche ad alta temperatura.

NOTA 1 Α L'appendice X1 elenca le dimensioni e gli spessori delle pareti dei tubi che possono essere ottenuti secondo la prassi commerciale corrente.

1.2 Sono considerati diversi gradi di acciai ferritici (nota 2), la cui composizione è indicata nella tabella 1.

Nota 2

Gli acciai αferritici nella presente specifica sono definiti come acciai a bassa e media lega contenenti fino al 10% di cromo compreso.
1.3 Sono previsti requisiti supplementari (da S1 a S7) di natura facoltativa, che richiedono la realizzazione di prove supplementari e, se desiderato,deve essere indicato nell'ordine insieme al numero di prove richieste.
1.4 I valori indicati in unità di pollice-libra o in unità SI devono essere considerati separatamente come standard.I valori indicati in ciascun sistema non sono esattamente equivalentiLa combinazione dei valori dei due sistemi può comportare la non conformità alle specifiche.Le unità in pollici-libbra si applicano a meno che la designazione "M" della presente specifica non sia specificata nell'ordine.

Nota 3ΑIl denominatore senza dimensioni NPS (dimensioni nominali del tubo) è stato sostituito in questa norma a termini tradizionali quali "diametro nominale", "dimensioni" e "dimensioni nominali".

Composizione chimica:

Proprietà meccaniche

Materiale e fabbricazione

Il tubo può essere rifinito a caldo o estratto a freddo con il trattamento termico finale indicato di seguito.

Requisiti per il trattamento termico

Esami meccanici specificati

Prova di tensione trasversale o longitudinale e prova di appiattimento, prova di durezza o prova di piegatura
Per i materiali trattati termicamente in forno a lotti, le prove devono essere effettuate sul 5% del tubo di ogni lotto trattato; per i piccoli lotti, almeno una tubazione deve essere testata.
Per i materiali trattati con il processo continuo, le prove devono essere effettuate su un numero sufficiente di tubi per costituire il 5% del lotto, ma in nessun caso meno di 2 tubi.

Nota per la prova di durezza:
Il P91 non deve avere una durezza non superiore a 250 HB/265 HV [25HRC].

Nota per la prova di piegatura:
Per i tubi il cui diametro è superiore a NPS 25 e il cui rapporto diametro/spessore della parete è pari o inferiore a 7,0 devono essere sottoposti alla prova di piegatura anziché alla prova di appiattimento.
Altri tubi il cui diametro è uguale o superiore a NPS 10 possono essere sottoposti alla prova di piegatura al posto della prova di appiattimento, previa approvazione dell'acquirente.
I campioni di prova di piegatura devono essere piegati a temperatura ambiente fino a 180 °C senza crepe all'esterno della parte piegata.

Prova idrostatica

Il diametro interno della curva deve essere di 25 mm.
Ogni lunghezza del tubo deve essere sottoposta a prova idroelettrica, a seconda della fabbricazione può essere utilizzata una prova elettrica non distruttiva.

Informazioni sull'ordine

Gli ordini di materiale di cui alla presente specifica dovrebbero includere quanto segue, se necessario, per descrivere adeguatamente il materiale desiderato:

Documenti di riferimento

• A999/A999M Specifica dei requisiti generali per i tubi in lega e in acciaio inossidabile
• E213 Pratica per l'esame ad ultrasuoni di tubi e tubi metallici
• E309 Pratica per l'esame delle correnti di vortice dei prodotti tubolari in acciaio mediante saturazione magnetica
• E381 Metodo di prova macroscopica di barre, biletti, blocchi e forgiature in acciaio
• E527 Pratica per la numerazione dei metalli e delle leghe nel sistema di numerazione unificato (UNS)
• E570 Pratica per l'esame delle perdite di flusso di prodotti tubulari in acciaio ferromagnetici
• B36.10M Tubi di acciaio battuto saldatura e senza cucitura
• SAE J 1086 Pratica per la numerazione dei metalli e delle leghe (UNS)
• SNT-TC-1A Pratica raccomandata per la qualificazione e la certificazione del personale non distruttivo
