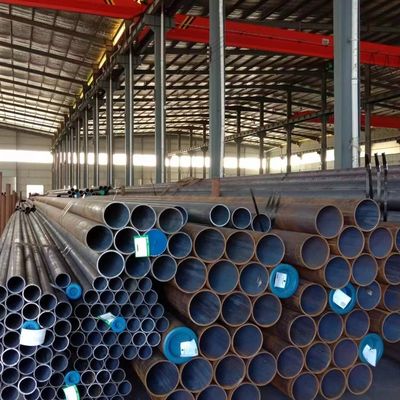

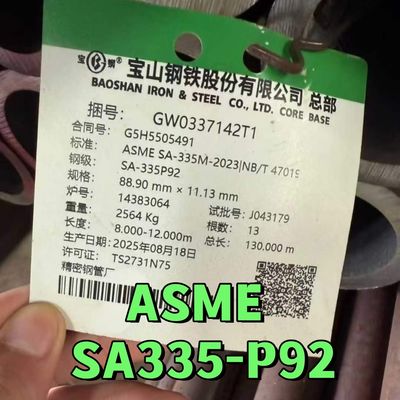

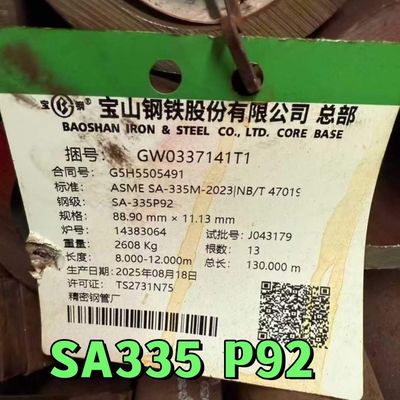

Tubo in acciaio legato senza saldatura trafilato a freddo ASME A335 P92 89*11.13mm per servizio ad alta temperatura

Materiale: Acciaio legato
Metodo di produzione: Trafilato a freddo
Dimensioni: OD:10-90mm
WT: 1-10mm
Applicazione: Caldaia, Scambiatore di calore, Surriscaldatore e così via.


Parametro tecnico

Specifiche standard Astm A335 per tubi in acciaio legato senza saldatura per servizio ad alta temperatura

Lo standard ASTM A335 è emesso con la designazione fissa A 335/A 335M; il numero immediatamente successivo alla designazione indica l'anno di adozione originale o, in caso di revisione, l'anno dell'ultima revisione. Un numero tra parentesi indica l'anno dell'ultima riapprovazione. Un apice epsilon   indica una modifica editoriale dall'ultima revisione o riapprovazione.

Scopo

1.1 Questa specifica copre tubi in acciaio legato senza saldatura a parete nominale (media) destinati al servizio ad alta temperatura (Nota 1). I tubi ordinati secondo questa specifica devono essere adatti per operazioni di piegatura, flangiatura (vanstoning) e formatura simili, e per la saldatura a fusione. La selezione dipenderà dal progetto, dalle condizioni di servizio, dalle proprietà meccaniche e dalle caratteristiche ad alta temperatura.

NOTA 1 Α L'Appendice X1 elenca le dimensioni e gli spessori di parete dei tubi che possono essere ottenuti secondo l'attuale pratica commerciale.

1.2 Sono coperti diversi gradi di acciai ferritici (Nota 2). Le loro composizioni sono riportate nella Tabella 1.

Nota 2

ΑGli acciai ferritici in questa specifica sono definiti come acciai a basso e intermedio tenore di lega contenenti fino a e compreso il 10％ di cromo.
1.3 Sono previsti requisiti supplementari (da S1 a S7) di natura facoltativa. Questi requisiti supplementari richiedono l'esecuzione di prove aggiuntive e, se desiderato, devono essere indicati nell'ordine insieme al numero di tali prove richieste.
1.4 I valori indicati in unità pollice-libbra o in unità SI devono essere considerati separatamente come standard. All'interno del testo, le unità SI sono indicate tra parentesi. I valori indicati in ciascun sistema non sono equivalenti esatti; pertanto, ogni sistema deve essere utilizzato indipendentemente dall'altro. La combinazione di valori dei due sistemi può comportare la non conformità alle specifiche. Le unità pollice-libbra si applicano a meno che la designazione "M" di questa specifica non sia specificata nell'ordine.

Nota 3ΑIl designatore adimensionale NPS (dimensione nominale del tubo) è stato sostituito in questo standard per termini tradizionali come "diametro nominale", "dimensione" e "dimensione nominale."

Composizione chimica:

Proprietà meccaniche

Materiale e fabbricazione

I tubi possono essere finiti a caldo o trafilati a freddo con il trattamento termico di finitura indicato di seguito.

Requisiti di trattamento termico

Prove meccaniche specificate

Prova di trazione trasversale o longitudinale e prova di schiacciamento, prova di durezza o prova di piegatura
Per il materiale trattato termicamente in un forno a lotti, le prove devono essere eseguite sul 5% dei tubi di ogni lotto trattato. Per piccoli lotti, deve essere testato almeno un tubo.
Per il materiale trattato termicamente mediante processo continuo, le prove devono essere eseguite su un numero sufficiente di tubi per costituire il 5% del lotto, ma in nessun caso meno di 2 tubi.

Note per la prova di durezza:
P91 non deve avere una durezza superiore a 250 HB/265 HV [25HRC].

Note per la prova di piegatura:
Per i tubi il cui diametro supera NPS 25 e il cui rapporto diametro/spessore della parete è pari o inferiore a 7,0, deve essere eseguita la prova di piegatura invece della prova di schiacciamento.
Altri tubi il cui diametro è uguale o superiore a NPS 10 possono essere sottoposti alla prova di piegatura al posto della prova di schiacciamento, previa approvazione dell'acquirente.
I provini di prova di piegatura devono essere piegati a temperatura ambiente di 180 gradi senza fessurazioni sulla parte esterna della porzione piegata.

Prova idrostatica

Il diametro interno della piegatura deve essere di 1 pollice [25 mm].
Ogni lunghezza di tubo deve essere sottoposta a prova idrostatica, a scelta del produttore è possibile utilizzare prove elettriche non distruttive.

Informazioni per l'ordine

Gli ordini di materiale ai sensi di questa specifica devono includere quanto segue, se necessario, per descrivere adeguatamente il materiale desiderato:

Documenti di riferimento

• Specifica A999/A999M per requisiti generali per tubi in acciaio legato e inossidabile
• Pratica E213 per l'esame a ultrasuoni di tubi e tubi metallici
• Pratica E309 per l'esame a correnti parassite di prodotti tubolari in acciaio utilizzando la saturazione magnetica
• Metodo E381 per l'analisi macroincisa di barre, billette, fioriture e forgiati in acciaio
• Pratica E527 per la numerazione di metalli e leghe nel sistema di numerazione unificato (UNS)
• Pratica E570 per l'esame delle perdite di flusso di prodotti tubolari in acciaio ferromagnetico
• B36.10M Tubo in acciaio saldato e senza saldatura
• SAE J 1086 Pratica per la numerazione di metalli e leghe (UNS)
• SNT-TC-1A Pratica raccomandata per la qualifica e la certificazione del personale non distruttivo
